PIRA Stereo Encoder 48x

Skema asli dan Hex-nya ada di Pira.cz. Ukuran PCB 12.5 x 6.5cm. No KIT No PCB.

Stereo Encoder 16x

PCB ukuran 12 x 6cm. No PCB No KIT.

Classic PIC Downloader

Yang lagi merakit PLL RDVV. Ini downloader LPT sederhana yang skemanya dapat dilihat di Sini. Dan softwarenya di PicPgm. Ukuran PCB 8.5 x 5.5cm. No PCB No KIT.

PA FM 28 Watt 2SC1970 - 2SC1946

Ukuran PCB 13 x 5cm. Kami tidak menyediakan KIT dan PCB sudah habis.

PA FM 28 Watt 2SC1946

Ukuran PCB 12 x 5cm. Kami tidak menyediakan KIT dan PCB sudah habis.

Dual GAINCLONE

Amplifier Gainclone ini bisa dilihat skema dan tutorialnya di SINI. Ukuran PCB 14 x 5cm. Pas buat dipakai sebagai amplifier studio monitor. Kami tidak menyediakan KIT dan PCBnya.

PIRA Compressor / Limiter / Clipper

Skema dan tutorial ada di SINI. Ukuran PCB 12 x 5cm. Harga PCB Rp. 0,- Harga Kit Rp.0,-
SOLD OUT !!!SOLD OUT !!!SOLD OUT !!!SOLD OUT !!!SOLD OUT !!!SOLD OUT !!!

Tiny Stereocoder

Ukuran PCB 9 x 5cm. Kami tidak menyediakan KIT dan PCB sudah habis.

Field Strenght Meter

Field Strenght Meter ini dapat dibaca di SINI. Ukuran PCB 7.5 x 4.5cm. Kami tidak menyediakan PCB dan KITnya.

PIRA RDS Encoder

PIRA RDS Encoder ini bisa dibeli DISINI. Kami tidak menyediakan PCB dan KITnya.

SPI Stereo Encoder

Skema asli ada di sini. Ukuran PCB 12 x 6cm. Bagian pengatur phase 19khz sudah dirubah memakai VR. Pada skema aslinya memakai Variable Capasitor. Kami tidak menyediakan KIT dan PCB sudah habis.

Peronika Stereo Coder

Peronika Stereo Coder ini dulu terkenal. Bila ingin membeli versi originalnya di SINI. Dan skemanya dapat dilihat di 4shared ini. Ukuran PCB 12 x 6cm. Kami tidak menyediakan KIT dan PCB sudah habis.

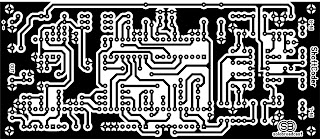

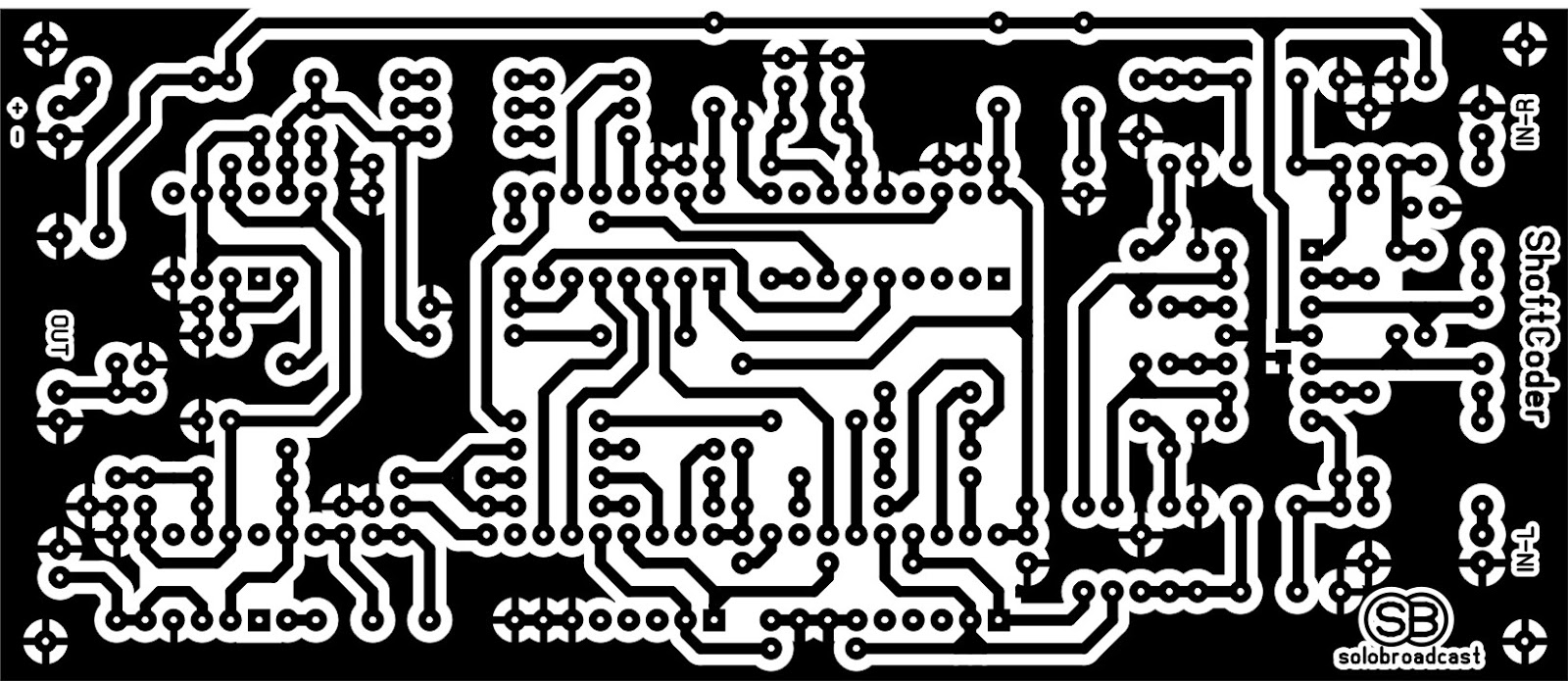

ShoftCoder

Stereo Encoder ini menggunakan shift register 4015. Skema basic ada di SINI. Ukuran PCB 14 x 6cm. Harga PCB Rp. 30.000,- Harga Kit Rp. 200.000,-

Fast Peak Audio Limiter

Skema asli dan tutorialnya dapat dilihat DISINI. Sudah dicoba dan hasilnya mantab. Sayangnya tegangan harus symetris. Ukuran PCB 10 x 5.5cm. Kami tidak menyediakan KIT dan PCB sudah habis.

Stereo encoder BA1404

BA1404 yang legendaris.... Skema basic ada di SINI. Filter 15KHz sudah di modifikasi. Ukuran PCB 10 x 6cm. Harga PCB Rp. 20.000,- Harga Kit Rp. 150.000,-

Stereo Encoder 8X

Skema stereo encoder 8x sampling ini dapat dilihat disini. Nilai induktor sengaja tidak ditampilkan karena kesulitan ukuran yang tersedia di tiap daerah. Untuk menyesuaikan nilai Induktor dan Capasitor pada bagian filter gunakan software RFSIM99. Ukuran PCB 12 x 6cm. Harga PCB Rp. 20.000,- Haga Kit Rp.150.000,-

Tabel DipSwitch Veronica Step 50KHz

Bagi yang merakit PLL Veronica ingin menggunakan step 50KHz ini Link tabelnya. Tidak ada perubahan pada rangkaian dan jalur PCB. Tetapi kristal harus diganti dari yang semula 6.4MHz pada step 100KHz menjadi 3.2MHz.

PA VHF 80 Watt

PCB PA VHF ini berukuran 18 x 5cm. Sudah dilengkapi Coupler untuk Forward dan Reflected. Kami tidak menyediakan KIT dan PCB sudah habis. Silahkan ber-experiment....

Limiter FML-01rev.A

Rata - rata pembahasan forum FM hanya seputar Encoder dan PLL. Padahal limiter sangat penting sekali di system broadcast. Limiter ini menggunakan LM13600. Dilengkapi HI dan LO control di center 13Khz dan 80Hz. Ukuran PCB 20 x 10cm dan support dengan box BBE merk Vertical, Horizon, Oriental dll yang ada di pasaran. Harga PCB Rp. 50.000,- Kit Rp. 400.000,- Siap pakai dalam box plus Notch Filter 19KHz Rp. 500.000,-

FML-01rev.A SOLD OUT...! FML-01rev.A SOLD OUT...! FML-01rev.A SOLD OUT...!

Sedang dipersiapkan versi rev.B yang dilengkapi Notch Filter 19KHz dan Super Stereo Card.
Super Stereo menerapkan system Pengatur Lebar Stereo (PLS) atau ada yang menyebut juga Stereo Roto Blender. Aplikasi system matrix ini akan memperkecil X-Talk dengan membuat fase L dan R menjadi berlawanan. Semakin beda fase kedua kanal akan membuat kanal kanan semakin terdorong ke kanan dan kanal kiri makin terdorong ke kiri. Ini yang disebut Super Stereo.

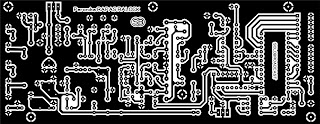

RapasraLock MC145151

Ukuran Pcb 18 x 7 cm. Banyak yang jual kit ini dengan menggunakan Final 2SC2053 dengan menghapus ukuran / nilai komponen pasif dan ICnya. Disini sudah di open semua komponen. Silahkan buat yang pengen experiment. Untuk menempatkan frekuensi ada di cara setting DIPSWITCH. Kami tidak menyediakan KIT dan PCB bisa dipesan ke Bp. Sugiyono Madyo.
